Uška prednja sa sfernim zglobom – tip PZM, navoj M8x1,25 (8 mm) Opis
Uška prednja sa sfernim zglobom – tip PZM, navoj M8x1,25 (8 mm)
Opis:

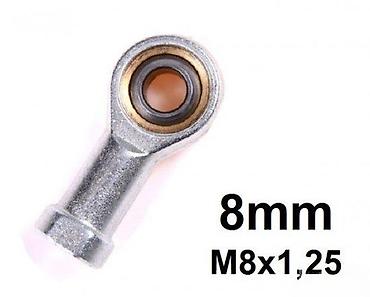

- Mehanički zglob/rod end za povezivanje klipnjače i poluga u pneumatskim/hidrauličnim cilindrima i mehanizmima upravljanja.
- Kućište od metala sa uloškom i sfernim ležištem za glatko kretanje pod uglom i apsorpciju bočnih opterećenja.
- Precizan metrički levi/desni navoj prema varijanti – prikazano: M8x1,25 (8 mm).
Ključne dimenzije za varijantu M8x1,25 (prema tabeli PZM-8x TST20):
- Preporučeni prečnik klipa: 20 mm
- d3 (navoj): M8x1,25
- B: 12 mm
- C1: 9 mm
- d2: 24 mm
- d5: Ø16 mm
- h1: 13 mm
- L1: 36 mm
- L6: 48 mm
- L8: 7 mm
- L9: 5 mm
- L3: 13 mm
- L7: 15 mm
- W: 14 mm
Namena:
- Mašinstvo, automatika, poljoprivredne mašine, CNC/robotika, automoto i karting aplikacije gde je potrebno prenositi potisak/teglu uz ugaono poravnanje.
Napomena:

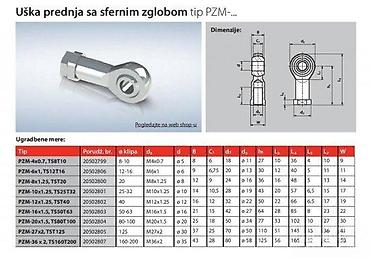

- Dostupni su i drugi tipovi/veličine PZM prema tabeli na slici (M4 do M36).
