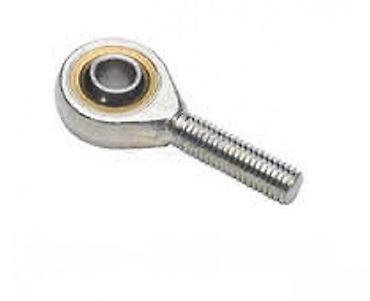

Sferni zglob (rod end) sa spoljnim navojem – serija SA…TK
Opis:
- Mehanički zglob sa kugličnim ležištem u kućištu „oko“, namenjen za oscilaciona i aksijalna opterećenja u polugama, klipnjačama, upravljačkim vezama, pneumatskim/hidrauličnim cilindrima, mašinama i automobilskoj/industrijskoj primeni.
- Kućište od metala, sfera sa kliznim ležajem; navojni prihvat za brzo ugradjivanje.
- Tip navoja: metrički, desni (spoljni).
Dostupne veličine (prema priloženoj tabeli dimenzija u mm):
- SA6TK: D=6, navoj M B=9, l1 min 22, l3 min 36, d2 max 12.7; a=13; statički kapacitet Cd 4.30 kN, Cs 4.40 kN; masa 0.020 kg
- SA8TK: D=8, navoj M8×1.25, B=12, l1 min 25, l3 min 42, d2 max 15.875; a=14; Cd 7.20 kN, Cs 8.00 kN; masa 0.038 kg
- SA10TK: D=10, navoj M10×1.5, B=14, l1 min 28, l3 min 48, d2 max 19.05; a=13; Cd 10.0 kN, Cs 12.9 kN; masa 0.055 kg
- SA12TK: D=12, navoj M12×1.75, B=16, l1 min 32, l3 min 54, d2 max 22.225; a=13; Cd 13.4 kN, Cs 17.0 kN; masa 0.085 kg
- SA16TK: D=16, navoj M B=21, l1 min 37, l3 min 66, d2 max 28.575; a=15; Cd 21.6 kN, Cs 28.5 kN; masa 0.21 kg
- SA18TK: D=18, navoj M18×1.5, B=23, l1 min 41, l3 min 75, d2 max 31.75; a=15; Cd 26.0 kN, Cs 42.6 kN; masa 0.26 kg
Ključne prednosti:
- Kompaktno rešenje za prenos sila pod uglom i kompenzaciju neusklađenosti.
- Metrički navoj omogućava univerzalnu kompatibilnost sa standardnim spojnicama.
- Detaljna tehnička šema i mere olakšavaju tačan odabir i ugradnju.

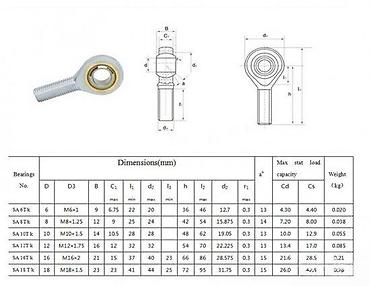

Napomena: Pogledati priložene crteže za sve dimenzije (D, D3, B, C1, l1, d2, l3, h, l2, r1, ugao a). Idealno za industrijske, automobilske i DIY projekte gde je potrebna oscilaciona i zglobna veza.
600 RSD
