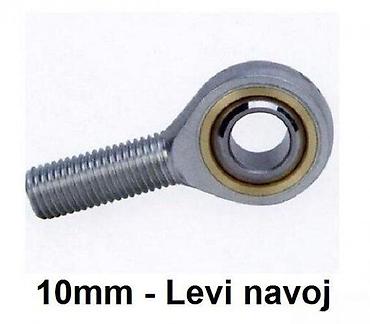

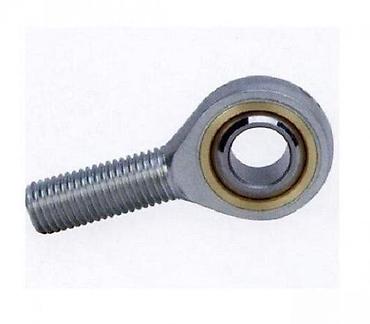

Sferni zglob (rod end) – 10 mm, levi navoj
- Tip: SA10Tk (prema tabeli dimenzija)
- Prečnik rupe ležaja (D): 10 mm
- Navoj štikle: M10 x 1.5, levi navoj
- Materijal: metalno kućište sa sfernim ležajem (klizni/ležajni umetak)
- Konstrukcija omogućava oscilaciono i ugaono pomeranje zgloba za prenos opterećenja uz kompenzaciju neusklađenosti
- Pogodno za mehanizme upravljanja, poluge, krajeve letvi, mašinske spojnice i primene u automoto, poljoprivrednim i industrijskim sklopovima

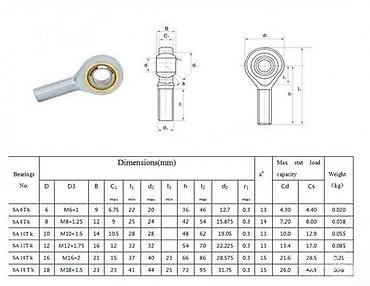

Dimenzije (prema šemi):
- D3: M10 x 1.5
- B: 14 mm
- C1 max: 10.5 mm
- l1 min: 28 mm
- d2 max: 19.05 mm
- l3 min: 48 mm
- h max: 62 mm
- l2: 19.05 mm
- r1 max: 0.3 mm
- a°: 13°
- Maks. statičko opterećenje: Cd 10.0, Cs 12.9
- Težina: 0.055 kg
Napomena: model sa LEVIM navojem, nominalni prečnik 10 mm. Idealno rešenje kada je potreban levi navoj u paru sa desnim za precizno podešavanje dužine tiranta.
