Sferični zglob (rod end) – SA 8Tk, levi navoj M8 Opis: - Tip

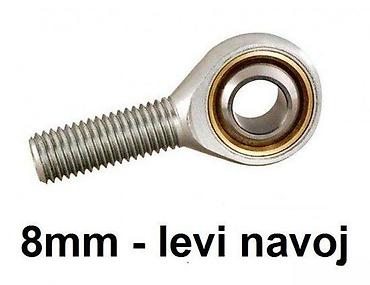

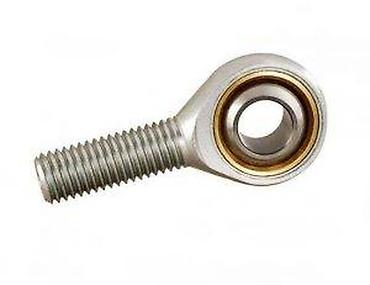

Sferični zglob (rod end) – SA 8Tk, levi navoj M8
Opis:
- Tip: sferični zglob sa spoljnim navojem (rod end bearing)
- Navoj: M8 x 1.25, levi navoj
- Serija/dizajnacija: SA 8Tk
- Materijal kućišta: čelik
- Umetak/klizna površina: metal-metal
- Namenjen za prenos potiska i vuče uz mogućnost ugaonog pomeranja

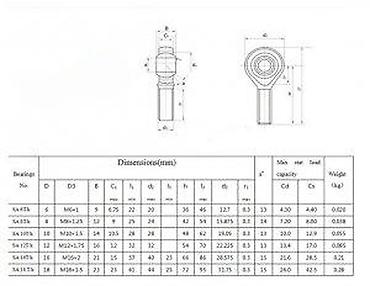

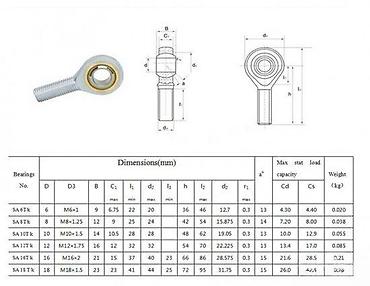

Dimenzije (prema priloženoj tabeli):
- D (prečnik rupe kugle): 8 mm
- B: 12 mm
- C1 max: 9 mm
- l1 min: 25 mm
- d2 max: 24 mm
- l3 min: 42 mm
- h max: 54 mm
- l2: 15.9 mm
- d3: 15.875 mm
- r1 max: 0.3 mm
- a°: 14°
Nosivost (stat. kapacitet):
- Cd: 7.20
- Cs: 8.00
Težina: približno 0.038 kg
Primena:
- Spone, poluge, mehanizmi upravljanja, CNC i industrijska automatika, automoto, poljoprivredne i građevinske mašine – svuda gde je potrebno klizno-ugibno spajanje sa levo navojnim prihvatom M8.
