Uška sa sfernim zglobom – tip PZM
Opis:
- Mehanički element za povezivanje klipnjače/štapa sa zglobnim ležajem (rod end), za prenos sila uz mogućnost ugaonog otklona.
- Kućište masivno, mašinski obrađeno; sferni umetак/ležaj u prstenu za glatko kretanje i kompenzaciju neusklađenosti.
- Pogodno za pneumatske i hidraulične cilindre, mehanizme upravljanja, poluge, mašinske i opšte industrijske sklopove.
Ključne karakteristike:

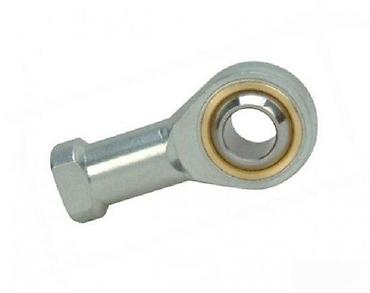

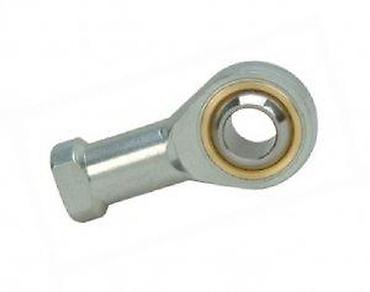

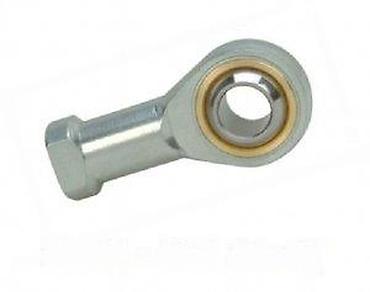

- Prednja uška sa sfernim zglobom (PZM serija).
- Šestougaoni deo na telu za lako stezanje i precizno pozicioniranje.
- Centralni otvor u kugli za osovinicu/klin; obod sa bronzanim kliznim prstenom (vidljiv prstenast umetak).
- Izvedbe sa različitim navojima i prečnicima klipa/štapa prema tabeli dimenzija.
Dostupne dimenzije (prema kataloškim oznakama na slici):
- PZM-4x0.7, TS8T10 – za ø klipa 8–10 mm, navoj M4x0.7
- PZM-6x1, TS12T16 – za ø 12–16 mm, navoj M6x1
- PZM-8x1.25, TST20 – za ø 20 mm, navoj M8x1.25
- PZM-10x1.25, TS25T32 – za ø 25–32 mm, navoj M10x1.25
- PZM-12x1.25, TST40 – za ø 40 mm, navoj M12x1.25
- PZM-16x1.5, TS50T63 – za ø 50–63 mm, navoj M16x1.5
- PZM-20x1.5, TS80T100 – za ø 80–100 mm, navoj M20x1.5
- PZM-27x2, TST125 – za ø 125 mm, navoj M27x2
- PZM-36x2, TS160T200 – za ø 160–200 mm, navoj M36x2
Tipične primene:
- Kraj klipnjače cilindara
- Zglobne veze poluga i mehanizama
- Podesive spone i upravljački sistemi

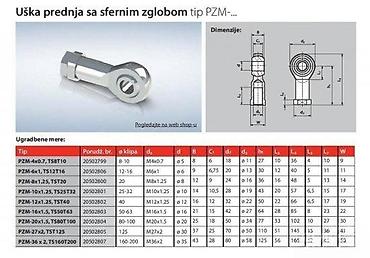

Napomena: Detaljne mere (d, d1, d2, B, C1, h, L1–L5, W) i kataloški brojevi prikazani su u priloženoj tabeli/dijagramu na slici.
