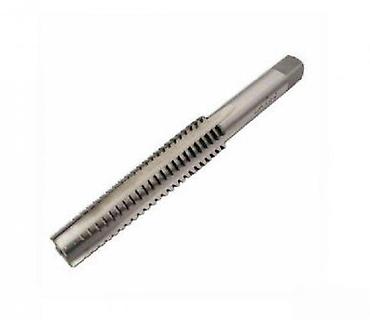

TR 12x3 trapezni nareznica (navojni čep) - Tip: trapezna nareznica

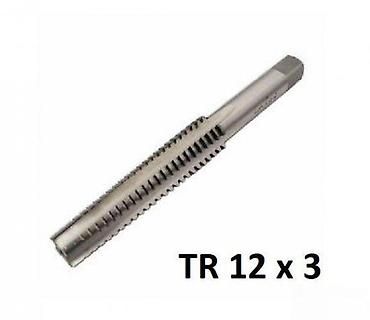

TR 12x3 trapezni nareznica (navojni čep)
- Tip: trapezna nareznica (Trapezoidal Tap)
- Dimenzija navoja: TR 12 x 3 (prečnik 12 mm, korak 3 mm)
- Materijal: HSS / HSS-E (brzorezni čelik)
- Obrada navoja: brušen
- Završna obrada: polirano/sjajno

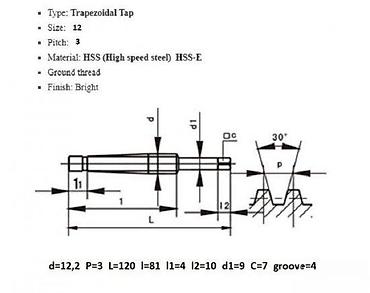

Tehničke mere (prema crtežu):
- d = 12,2 mm
- P (pitch) = 3 mm
- Ukupna dužina L = 120 mm
- Radna dužina l = 81 mm
- l1 = 4 mm
- l2 = 10 mm
- d1 = 9 mm
- C = 7 mm
- Broj žljebova: 4
- Ugao profila: 30°
Namena:
- Izrada unutrašnjih trapeznih navoja TR12x3 u čelicima, obojenim metalima i plastici, za navojna vretena, linearne pogone, stezne i transportne mehanizme.
- Pogodno za ručno i mašinsko narezivanje (uz odgovarajuće držače i rashladno/sredstvo za podmazivanje).
Prednosti:
- Precizan brušen profil za tačnost navoja i bolji odvod strugotine.
- HSS/HSS‑E materijal za visoku otpornost na habanje i dug vek alata.
