Navojna slavina – trapezni navoj TR 14×3 (leva) - Tip: trapezoidna

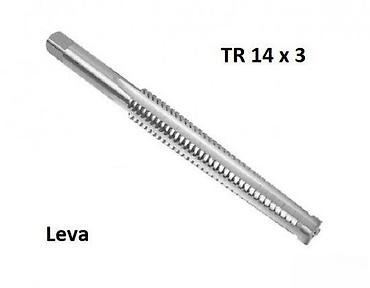

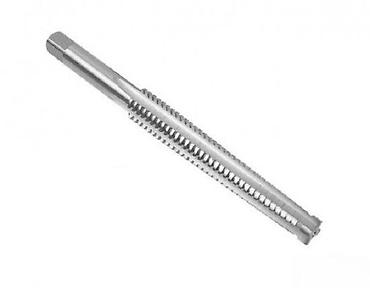

Navojna slavina – trapezni navoj TR 14×3 (leva)
- Tip: trapezoidna slavina (Trapezoidal Tap), levi smer navoja
- Dimenzija navoja: TR 14 × 3
- Korak (pitch): 3 mm
- Materijal: HSS / HSS‑E (brzorezni čelik)
- Obrada: brušen navoj, bright finiš
- Broj žljebova: 4
- Geometrija: ugao profila 30°
- Preporučena primena: izrada levog trapeznog navoja u čelicima, obojenim metalima i drugim konstrukcionim materijalima, za vretena, matice i mehanizme prenosa

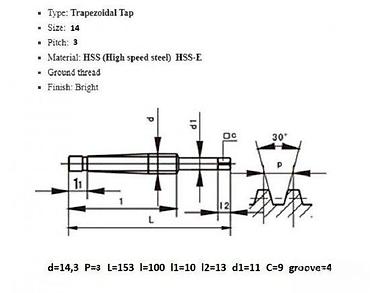

Dimenzije (prema crtežu):
- d = 14,3 mm
- P = 3 mm
- L (ukupna dužina) = 153 mm
- l = 100 mm
- l1 = 10 mm
- l2 = 13 mm
- d1 = 11 mm
- C = 9 mm
- Groove = 4
Karakteristike:
- Visoka tačnost formiranja profila zahvaljujući brušenom navoju
- Pogodna za mašinsku i ručnu upotrebu sa standardnim držačima
- Stabilno odvođenje strugotine kroz četvorostruke žljebove
- Izdržljivost i otpornost na habanje zahvaljujući HSS/HSS‑E materijalu
