Navojna slavina – trapezni navoj TR 14×4 - Tip: trapezoidna slavina

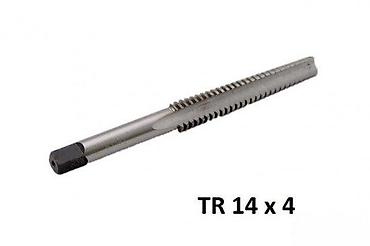

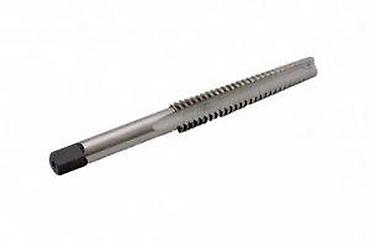

Navojna slavina – trapezni navoj TR 14×4
- Tip: trapezoidna slavina (Trapezoidal Tap)
- Dimenzija navoja: TR 14 × 4 (prečnik 14 mm, korak 4 mm)
- Materijal: HSS / HSS‑E (brzorezni čelik)
- Izrada navoja: brušen
- Završna obrada: sjajna

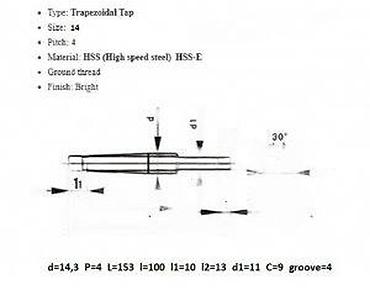

Dimenzije prema crtežu:
- d ≈ 14,3 mm
- P = 4 mm
- Ukupna dužina L = 153 mm
- Radna dužina l = 100 mm
- l1 = 10 mm
- l2 = 13 mm
- d1 = 11 mm
- C = 9 mm
- Broj žljebova: 4
- Ugao zuba: 30°
Primena:
- Urezivanje unutrašnjih trapeznih navoja TR14x4 u čelike, obojene metale i legure
- Pogodno za mašinsku i ručnu obradu (uz odgovarajuće držače i rashladno sredstvo)
Prednosti:
- Visoka otpornost na habanje zahvaljujući HSS/HSS‑E čeliku
- Precizno brušeni profil obezbeđuje čist i tačan navoj
- Stabilan odvod strugotine kroz 4 uzdužna žljeba
Napomena: koristiti odgovarajuću predrupečnu bušilicu i mazivo za optimalne rezultate.
