Pneumatski klip – mini cilindar, serija CJ2 - Tip: dvostrukog

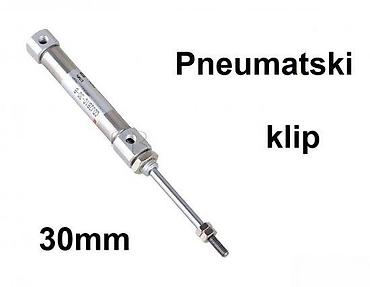

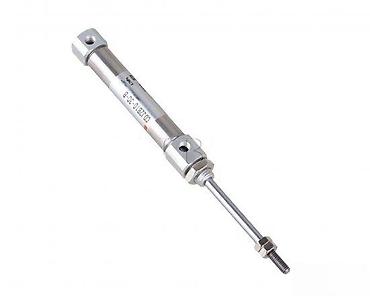

Pneumatski klip – mini cilindar, serija CJ2
- Tip: dvostrukog delovanja (pneumatski mini cilindar)
- Prečnik klipa: 30 mm
- Materijal tela: nerđajući/alu kućište sa navojnim krajevima
- Navoj klipnjače: M10 x 1.0 (prema prikazu za Ø16–30 mm u CJ2 tabeli; klipnjača sa kontra-maticom)
- Priključci za vazduh: port M5 x 0.8 (na poklopcu i glavi)
- Montaža: kroz-osovinice sa navojem na oba čela kućišta; mogućnost fiksiranja kontra-maticama
- Primena: automatizacija, pick-and-place, male pneumatske prese, klizni mehanizmi, fixturing, laboratorijska i industrijska oprema
- Prednosti:
- kompaktan, lagan i pogodan za ugradnju u uskim prostorima
- precizno vođena klipnjača sa finim navojem za tačno podešavanje hoda i krajnjih položaja
- jednostavno priključenje preko M5 portova na postojeći pneumatski sistem
- Dimenzije (referentno za CJ2 seriju – vidi šemu):
- Prikazani ključni gabariti: A/B/C/D/F/GA/H, razmaci portova i ukupne dužine S (hod), Z (ukupna)
- Kućište sa šesterougaonim krajevima radi lakšeg zatezanja

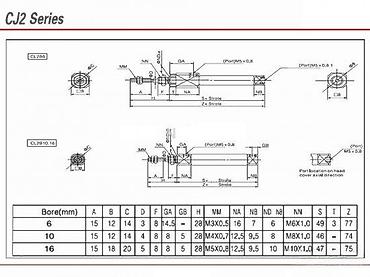

Napomena: Na drugoj slici je tehnička tabela i skica sa tačnim mernim vrednostima i rasporedom portova za CJ2 seriju; odaberite hod i gabarite prema potrebi aplikacije.
