Pneumatski cilindar MAL 16x100-CA - Tip: mini pneumatski cilindar

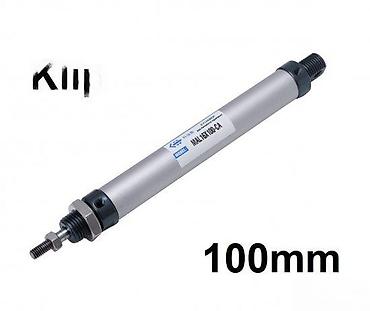

Pneumatski cilindar MAL 16x100-CA
- Tip: mini pneumatski cilindar, jednostruko klipnjački
- Serija: MAL
- Prečnik klipa: 16 mm
- Hod: 100 mm (označeno na proizvodu)
- Navoj klipnjače: M8 (prema šemi)
- Priključci: G1/8 (RC1/8) na kućištu
- Materijal kućišta: aluminijumsko telo sa anodizovanom površinom
- Konstrukcija: kompaktno cilindrično kućište, navojne krajnje kapice, kontra-matica za fiksiranje, navojna klipnjača sa mogućnošću podešavanja
- Montaža: više tačaka za ugradnju; kompatibilno sa standardnim nosačima za MAL seriju (videti dimenzionu šemu na slici)
- Primena: automatizacija, pick-and-place, opšta industrijska pneumatika, male mašine i fixturing gde je potreban hod 100 mm i prečnik 16 mm

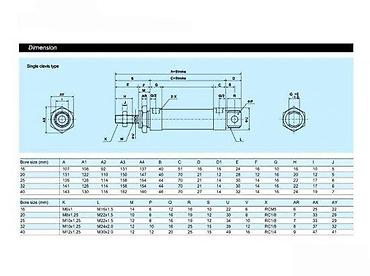

Dimenzije i tehničke vrednosti (prema šemi na slici):
- Dužine i prečnici prema tabeli za “Bore size 16 mm” (A, A1, A2, … AY)
- Preporučeni priključci: RC1/8
- Klipnjača: metrički navoj M8 sa mogućnošću finog podešavanja položaja
Napomena: Detaljan crtež sa svim merama nalazi se na trećoj slici radi preciznog uklapanja u aplikaciju.
