Pneumatski cilindar CHLED – model MAL 25x50 - Tip: cilindar male

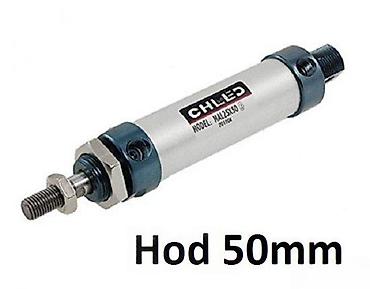

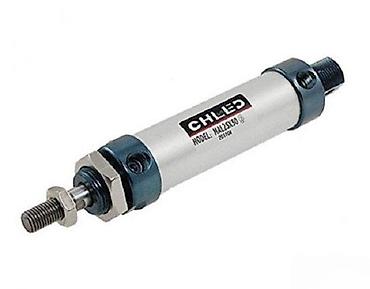

Pneumatski cilindar CHLED – model MAL 25x50
- Tip: cilindar male serije (MAL), jednostruko klipnjačen
- Proizvođač/oznaka: CHLED, model MAL25x50
- Prečnik klipa: 25 mm
- Hod: 50 mm
- Navoj na klipnjači: M10 (sa kontramaticom)
- Priključci za vazduh: G1/8 (RC1/8)
- Kućište od aluminijuma, krajnji poklopci od legure, klipnjača čelik
- Utišni/bafer šrafovi za fino podešavanje krajnjih položaja
- Kompatibilan sa standardnim nosačima za MAL seriju
- Predviđen za automatizaciju, pick-and-place, stezanje, guranje i druge industrijske primene

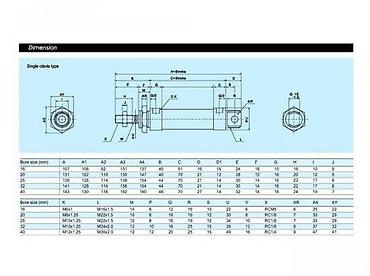

- Detaljne dimenzije i ugradni razmaci prikazani na priloženom crtežu (A–Y pozicije za prečnike 16–40 mm; za 25 mm prečnik odgovarajuće mere i navoji su istaknuti u tabeli)
Napomena: Slike uključuju tehnički crtež sa kompletom dimenzija za tačno planiranje ugradnje.
