Šant otpornik za merenje struje – 20 A / 75 mV - Namenjen za

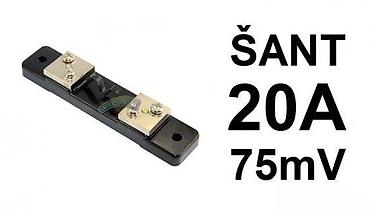

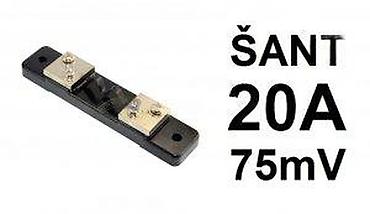

Šant otpornik za merenje struje – 20 A / 75 mV
- Namenjen za galvanometre, ampermetre i merno‑kontrolne sisteme sa standardnim padom napona 75 mV pri nazivnoj struji 20 A.

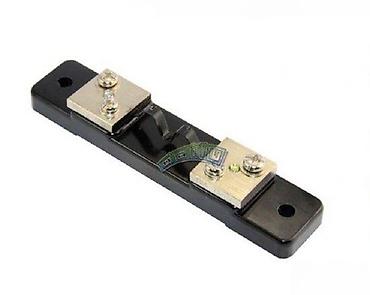

- Robustna metalna merna traka sa dva masivna krajnja bloka; priključni šrafovi za strujni vod M5, izlazni merni kontakti M4.
- Izolovana osnovna ploča sa rupama za montažu.
Tehničke specifikacije:
- Nazivna struja: 20 A
- Kalibracija: 75 mV (0,075 V) pri 20 A
- Tačka merenja: diferencijalni izlaz preko mernih terminala

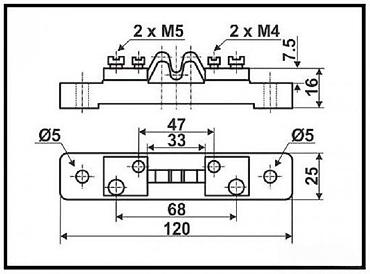

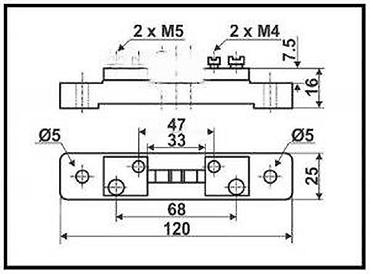

- Mehaničke dimenzije (približno, prema crtežu):
- Ukupna dužina: 120 mm
- Razmak montažnih rupa: 68 mm
- Širina: 25 mm
- Visina: 16 mm
- Prečnik montažnih rupa: Ø5 mm
- Razmak mernih kontakata: 33–47 mm
- Priključni navoj: 2× M5 (glavni), 2× M4 (merni)
Upotreba:
- Ugradnja u DC strujne krugove za tačno merenje većih struja pomoću mernih instrumenata/pretvarača od 75 mV.
- Pogodno za napajanja, solarne sisteme, baterijske banke, telekom i industrijske panele.
Napomena za ugradnju:
- Postaviti u seriju sa potrošačem; merni vodi se spajaju na instrument od 75 mV.
- Obezbediti dobar mehanički i električni kontakt i adekvatno hlađenje.
