Šant otpornik za merenje struje – 100 A / 75 mV - Nominalna struja

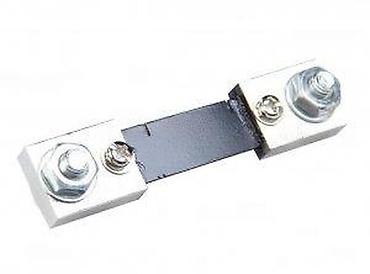

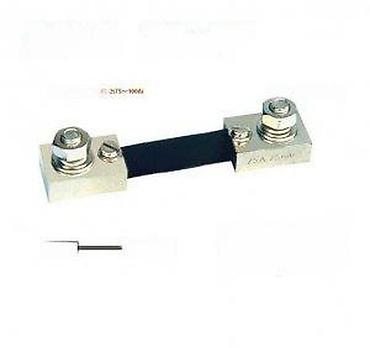

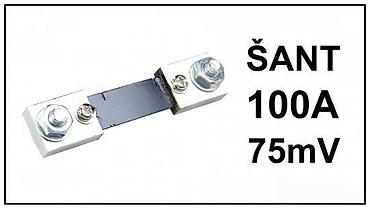

Šant otpornik za merenje struje – 100 A / 75 mV
- Nominalna struja: 100 A
- Nazivni pad napona: 75 mV (za povezivanje sa ampermetrima/multimetrima kalibrisanim na 75 mV)
- Tip: vanjski precizni šant za DC merenje struje
- Priključci: masivni vijčani terminali za glavnu struju + zasebni M5 vijci za merni napon
- Materijal: nizakotporna merno‑otpornička traka između dva masivna nosača
- Predviđena ugradnja u seriju sa potrošačem/napajanjem (baterije, inverteri, punjači, DC razvodni paneli)

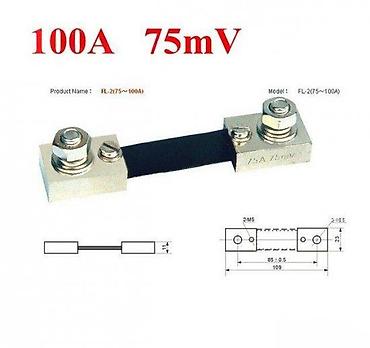

- Dimenzije prema crtežu: ukupna dužina oko 109 mm; razmak montažnih rupa oko 85 mm; visina bloka ~23 mm
- Tačnost: tipično za 75 mV šantove (pogodno za precizno praćenje potrošnje i punjenja)
- Upotreba: sistemi 12/24/48 V DC, solarni/off‑grid, brodovi, kamp vozila, industrijska postrojenja, laboratorije
Napomena: povežite merne vodove (instrument 75 mV) na male vijčane priključke, a glavni provodnik na velike vijčane terminale. Idealno za pretvaranje visokih struja u merni napon od 75 mV.
