Ručni pneumatski ventil 5/2, navoj G1/2" - Tip: ručni klipni/ručica

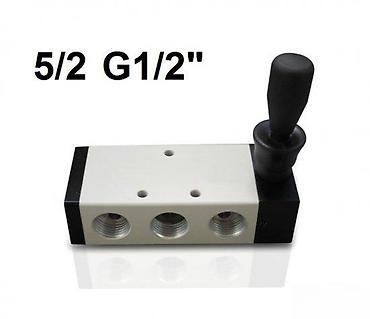

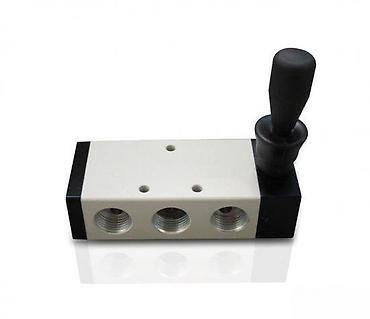

Ručni pneumatski ventil 5/2, navoj G1/2"
- Tip: ručni klipni/ručica razvodnik, 5 portova / 2 položaja (5/2)
- Priključci: G1/2" (PT1/2) – dovod, dva radna i dva izduvna priključka
- Način upravljanja: mehanička ručica sa ergonomskim rukohvatom za jasno prebacivanje položaja
- Simbol funkcije: 5/2, opruga za povrat
- Materijal kućišta: aluminijumsko telo sa navojnim priključcima od metala
- Montaža: predviđene navojne rupe na gornjoj strani kućišta za fiksiranje na panel ili nosač
- Primena: kontrola dvosmernih pneumatskih cilindara, upravljanje aktuatorima i raznim pneumatskim kolima u industrijskoj automatizaciji

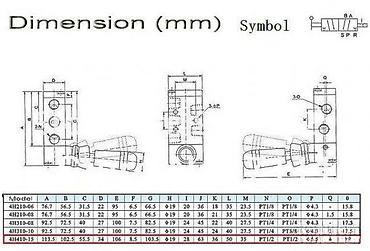

Dimenzije (model 4H410-15, prema crtežu):
- A 113,5 mm; B 102,5 mm; C 55,5 mm; D 34 mm; E 106 mm; F 80,5 mm
- G 63 mm; H 36 mm; I 36 mm; J 50 mm; K 35 mm
- Ulazi/izlazi: PT1/2; izduvi: PT1/2
- Ostalo: prikazane mere i raspored otvora prema priloženom tehničkom crtežu
Pogodno za pouzdano ručno preusmeravanje protoka vazduha u zahtevnim uslovima rada.
