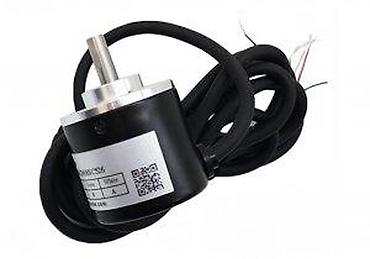

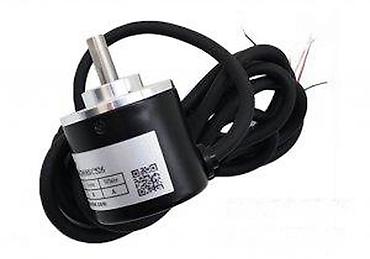

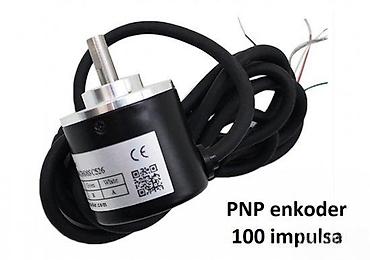

PNP inkrementalni enkoder – 100 impulsa po obrtaju Karakteristike: -
PNP inkrementalni enkoder – 100 impulsa po obrtaju
Karakteristike:
- Tip izlaza: PNP (sourcing)
- Rezolucija: 100 PPR (impulsa po obrtaju)
- Mehanički interfejs: osovina Ø6 mm, dužina osovine ~10 mm sa ravnim usekom
- Spoljni prečnik kućišta: ~38 mm

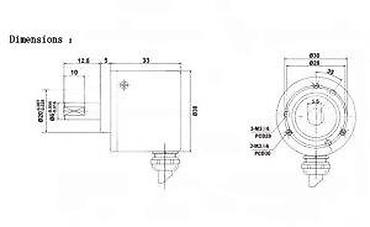

- Ugradne dimenzije (prema crtežu):
- Razmak montažnih rupa: PCD 28/30 mm, 3 x M3, dubina 6 mm
- Ukupna dužina tela ~33 mm + prednji prirubnički deo
- Napojni i signalni vodovi: kabl sa više provodnika (izražene boje za povezivanje)
- Obeležja: CE
Primena:
- Praćenje položaja i brzine u CNC/automatizaciji
- Pogona traka, 3D štampača, robota i industrijskih mašina
- Merenje obrtaja i povratna sprega u servo i DC sistemima
Prednosti:
- Kompaktno kućište za ugradnju u ograničen prostor
- Jasno definisane montažne tačke i standardna osovina Ø6 mm
- PNP kompatibilnost sa većinom PLC-ova i ulaznih modula
Isporučuje se kao enkoder sa fiksnim priključnim kablom. Specifikacije i dimenzije prikazane su na tehničkom crtežu u oglasu.
