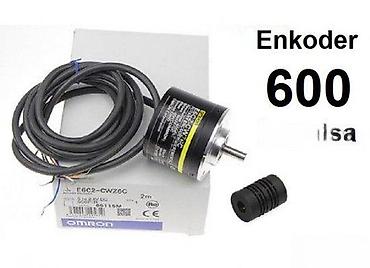

Omron inkrementalni enkoder E6C2-CWZ6C – 600 impulsa/rev
- Tip: Inkrementalni rotacioni enkoder sa osovinom
- Rezolucija: 600 PPR (impulsa po obrtaju)
- Izlaz: kvadraturni A/B + Z faza (CWZ6C serija)
- Napajanje: DC (modelna serija za istosmerno napajanje)
- Prečnik kućišta: oko 40 mm
- Prečnik osovine: 6 mm
- Dužina osovine: ~20 mm
- Pričvršćivanje: tri M3 otvora raspoređena na 120°
- Kabl: PVC oklopljeni, fabričke dužine oko 0,5 m do 2 m (prikazan model sa dugim kablom)
- Oznake usklađenosti: CE

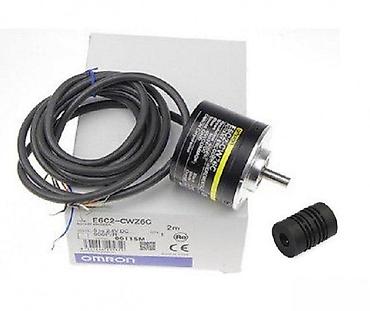

- U kompletu: enkoder sa kablom; priložen elastični spojnik (kabal i spojnik kao na fotografiji)
Primena:
- CNC mašine, industrijska automatika, merenje brzine i položaja, servo i step motori, transporteri, pakirne i etiketirke.

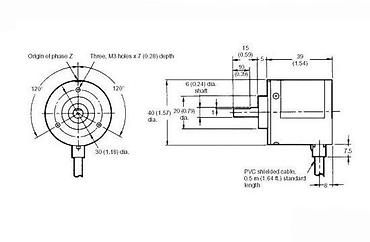

Napomena o dimenzijama (prema crtežu):
- Ukupna dužina tela ~39 mm
- Udaljenost stepenice osovine ~10 mm, rameni deo 5 mm
- Centralni prečnik prirubnice 30 mm; spoljašnji 40 mm
- Donji izlaz kabla sa žicom/štitom
Prednosti:
- Stabilan kvadraturni signal sa referentnim impulsom Z
- Kompaktno aluminijumsko kućište, jednostavna montaža preko M3 otvora
- Kompatibilan sa većinom PLC, kontrolera i drajvera za motore koji prihvataju inkrementalne signale.
