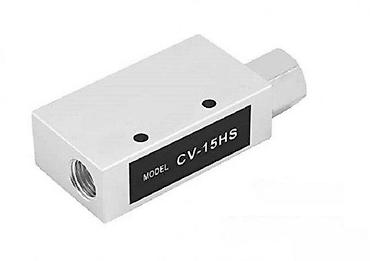

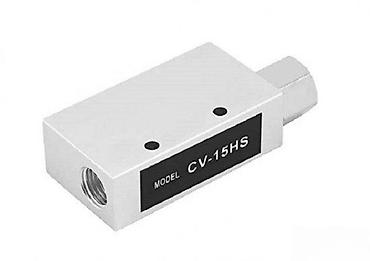

Pneumatski vakuum ejektor CV-15HS
Opis:
- Kompaktni ejektor za generisanje vakuuma u pneumatskim sistemima.
- Model: CV-15HS (serija CV).
- Tip: mehanički vakuum generator sa priključcima za dovod vazduha, vakuum i izduv.
- Kućište od metala, navojni priključci (vidljiv bočni ženski navoj; standardno Rc, dostupne varijante prema tabeli).
- Predviđen za integraciju u automatizaciju, pick-and-place, hvataljke, pakovanje i druge industrijske primene.
Ključne karakteristike prema specifikaciji serije:
- Prečnik dizne: 1.5 mm.
- Protok usisa: oko 63 l/min (referentno za varijantu CV‑15R).
- Ostvarivi vakuum: do približno −91.8 kPa (u zavisnosti od podvarijante i pritiska napajanja).
- Potrošnja komprimovanog vazduha: oko 100 l/min (tipične vrednosti za 0.5 MPa).
- Preporučeni pritisak napajanja: 0.5 MPa (dostupne varijante i za 0.35 MPa – RH tip).
- Mogućnost izbora fiksnog ili podesivog tipa vakuum prekidača/signalizacije u seriji (oznaka -S fiksno, -SK podesivo).
- Radna temperatura: 0–60°C (prema tabeli za seriju).

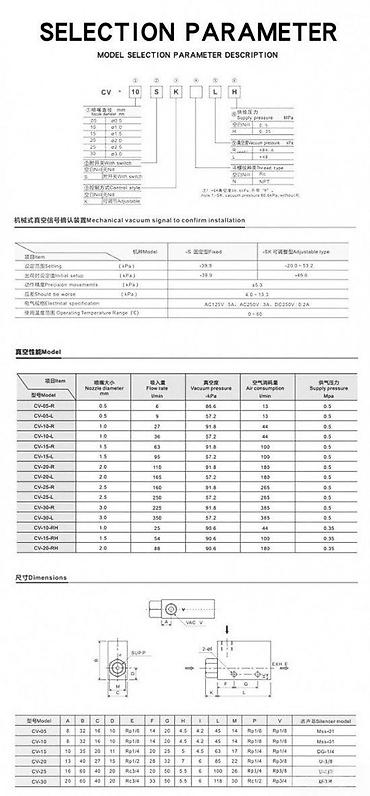

- Dimenzije i raspored priključaka dostupni na priloženom crtežu (A, E, G, H, K, L… prema tabeli za CV‑15).
Napomene:
- Serija obuhvata više modela (CV‑05 do CV‑30) sa različitim protokom i nivoom vakuuma; CV‑15HS odgovara veličini dizne 1.5 mm.
- Tipovi navoja i prigušivača izduva (silencer) definisani su u dimenzionim tabelama na slici.
