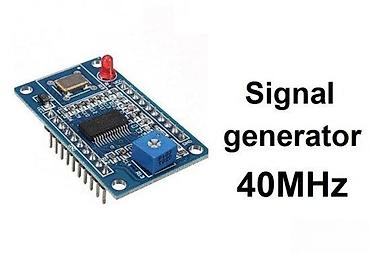

DDS signal generator modul 40 MHz (AD9850)

Opis:
- Digitalni direktni sintezni (DDS) generator signala zasnovan na čipu AD9850
- Frekvencijski opseg do 40 MHz (tipično najbolji oblik talasa do ~20–30 MHz)
- Izlazi: 2x sinusni izlaz (SINE OUT), 1x kvadratni izlaz (SQ OUT) sa CMOS nivoima
- Rezolucija podešavanja frekvencije: 0,01 Hz (32-bitni frekvencijski rečnik)
- Referentni kristal: 125 MHz (na ploči), stabilnost dobra za većinu laboratorijskih i hobi primena
- Kontrola: serijski ili paralelni interfejs (pinovi izvedeni), kompatibilno sa Arduino, STM32, AVR, PIC i dr.
- Ugrađen trimer za podešavanje amplituda/ofseta na sinusu (fine korekcije)
- LED indikator rada
- Napajanje: 5 V DC
- Tipični nivo izlaza sinusa: oko 1 Vpp na opterećenju 200–1kΩ (zavisi od podešavanja i filtarskog sklopa)
- Kvadratni izlaz: približno 5 V logički nivo, podesiva frekvencija nezavisno generisana iz AD9850
- Niski fazni šum i dobar THD za DDS klase; LC izlazni filter na ploči za sinus
- Raster konektora sa pinovima za lako prototipovanje; 4 montažne rupe
- Obeleženi pinovi: VCC, GND, W_CLK, FQ_UD, DATA, RESET, CLK, D0–D7, SOUT, QOUT, SQOUT i dr. (vidljivo na štampi)

Primene:
- Laboratorijski izvor signala za testiranje pojačavača, filtera i radio‑frekventnih sklopova
- Kalibracija i pobuda u audio/RF projektima
- Generisanje referentnih i takt signala u ugradnim sistemima
- Edukacija i demonstracije DDS tehnologije

Napomena:
- Najbolji kvalitet sinusoide postiže se u nižem delu opsega; za veće amplitude i 50 Ω sistem preporučuje se dodatno pojačalo/BAF i izlazni filter.
- Za serijsku kontrolu dovoljne su tri linije (W_CLK, FQ_UD, DATA) + RESET; paralelni mod zahteva D0–D7.

Datum kreiranja: 17.03.2026
Datum ažuriranja: 17.03.2026
