DC-DC BOOST modul sa konstantnim strujnim izlazom, do 400 W

DC-DC BOOST modul sa konstantnim strujnim izlazom, do 400 W

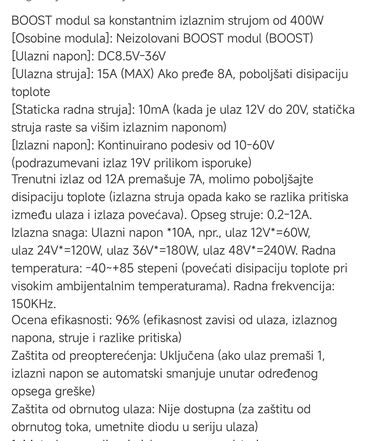

Karakteristike:
- Tip: neizolovani step-up (BOOST) modul, konstantna struja
- Ulazni napon: DC 8.5–36 V
- Maks. ulazna struja: 15 A (iznad 8 A potrebno bolje hlađenje)
- Statička radna struja: ~10 mA (raste sa višim izlaznim naponom)
- Izlazni napon: kontinuirano podesiv 10–60 V (podrazumevano 19 V pri isporuci)
- Podesiva izlazna struja: 0.2–12 A
- Tipična izlazna snaga: ulazni napon × 10 A (npr. 12 V ≈ 60 W, 24 V ≈ 120 W, 36 V ≈ 180 W, 48 V ≈ 240 W)
- Radna frekvencija: 150 kHz
- Efikasnost: do 96% (zavisi od ulaza, napona/struje i ΔP)
- Radna temperatura: −40 do +85 °C (neophodna pojačana disipacija na višim temperaturama)
- Zaštita od preopterećenja: uključena (automatsko smanjenje izlaznog napona u okviru opsega)
- Zaštita od obrnutog ulaza: nije dostupna (za zaštitu dodati serijsku diodu)

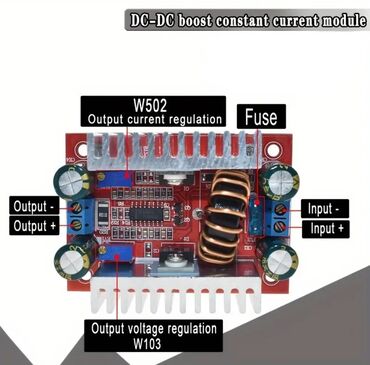

Elementi i podešavanja:

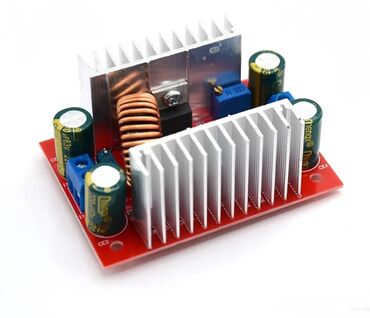

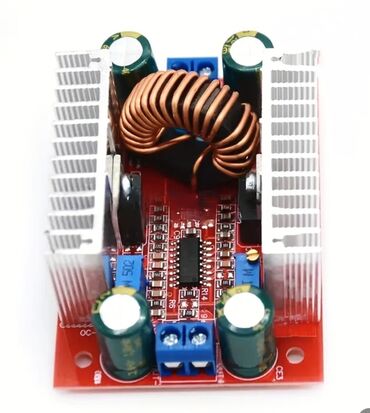

- Pločica sa velikim induktorom i aluminijumskim hladnjacima
- Trimer W502: regulacija izlazne struje
- Trimer W103: regulacija izlaznog napona
- Priključci: Input +/−, Output +/− (šrafne kleme), osigurač na ulazu

Napomena:
- Kod izlaza većih od ~7 A povećati hlađenje (izlazna struja opada kako se razlika napona ulaz/izlaz povećava).
- Za zaštitu od povratnog toka koristiti serijsku diodu na ulazu.
