LED drajver / napajanje za TV Model/oznaka ploče: -

Leskovac

LED drajver / napajanje za TV

Model/oznaka ploče:

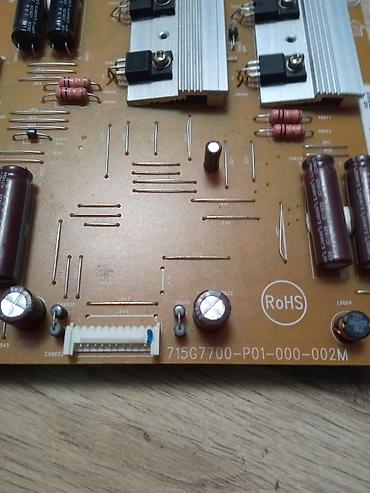

- 715G7700-P01-000-002M (RoHS)

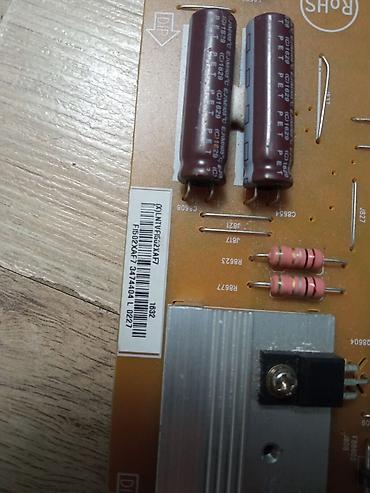

- Nalepnica: 0LNTVFCS0Z4XF F1502XAF 34744041 L0227

Ključne karakteristike:
- LED driver / power board za TV aparate
- Dva velika aluminijumska hladnjaka sa MOSFET/driver parovima
- Više elektrolitskih kondenzatora visokog napona i prigušnica za stabilan rad pozadinskog osvetljenja
- Dva EI transformatora u LED naponskom sklopu

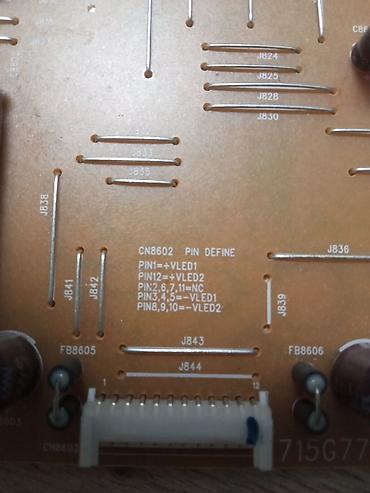

- Konektor CN8602 za LED trake (opis pinova odštampan na ploči):
• PIN1 = +VLED1
• PIN12 = +VLED2
• PIN11 = NC
• PIN5 = –VLED1
• PIN10 = –VLED2
- Više tačaka za džamper/mostiće (J8xx) radi prilagođavanja konfiguracije LED traka
- Obeležene servisne tačke, otpornici velikog opterećenja i filteri (FB86xx) za suzbijanje šuma

Primena:
- Ploča je namenjena za pogon i regulaciju pozadinskog LED osvetljenja u LCD/LED televizorima kompatibilnim sa šemom i konektorom navedenog modela. Pre zamene proveriti kod šasije i raspored pinova LED traka.

Vizuelni detalji:
- Standardni 12‑pin LED izlaz na dnu ploče

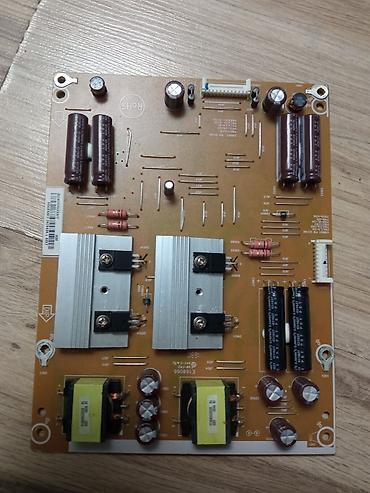

- Dva para velikih elektrolita na desnoj i levoj strani, centralno postavljeni hladnjaci i jasno odštampane oznake komponenti i pinout.

Datum kreiranja: 21.05.2026
Datum ažuriranja: 21.05.2026
ID 111719209
