Unutrašnja glodalica/odlečni nosač pločice SCLCR/L za izračivanje i
Unutrašnja glodalica/odlečni nosač pločice SCLCR/L za izračivanje i čeono struganje (95°), za CCMT pločice.
Karakteristike:
- Tip: SCLCR/L, ugao 95°, bez unutrašnjeg hlađenja
- Primena: izračivanje (boring) i čeono struganje
- Kompatibilne pločice: CCMT (0602, 09T3, 1204 – u zavisnosti od veličine držača)
- Materijal tela: čelična šipka
- Desnoruki prikaz na shemi (R/L varijante prema potrebi)
- Isporučuje se sa imbus/torx ključem za stezanje pločice

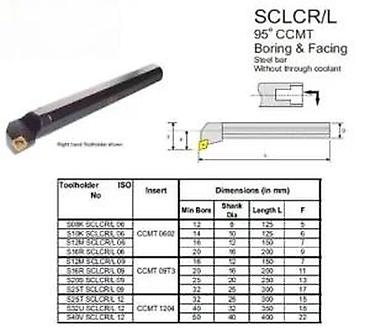

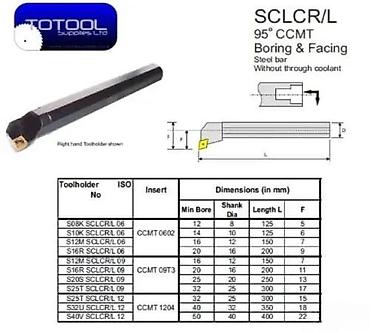

Dimenzije (prema tabeli na slici, mm):
- Serija za CCMT 0602:
• S08K SCLCR/L 06 – minimalni prečnik provrta 12, držač Ø8, dužina 125, F=5
• S10K SCLCR/L 06 – min. 14, Ø10, L=125, F=6
• S12M SCLCR/L 06 – min. 16, Ø12, L=150, F=7
• S16R SCLCR/L 06 – min. 20, Ø16, L=200, F=9
- Serija za CCMT 09T3:
• S12M SCLCR/L 09 – min. 16, Ø12, L=150, F=9
• S16R SCLCR/L 09 – min. 20, Ø16, L=200, F=11
• S20S SCLCR/L 09 – min. 25, Ø20, L=200, F=13
• S25T SCLCR/L 09 – min. 32, Ø25, L=250, F=17
- Serija za CCMT 1204:
• S25T SCLCR/L 12 – min. 32, Ø25, L=300, F=15
• S32U SCLCR/L 12 – min. 40, Ø32, L=350, F=18
• S40V SCLCR/L 12 – min. 50, Ø40, L=400, F=22
Napomene:
- Geometrija glave omogućava stabilno izračivanje i dobro odvođenje strugotine.
- Standardni sistem stezanja pločice sa vijakom.
- Pogodno za čelik i opšte materijale, uobičajeni ISO standard.
