Punjač/zaštitni modul za litijumske baterije (TP4056, micro‑USB)
- Namena: punjenje i zaštita jedn ćelijskih Li‑ion/Li‑Po baterija (3.7 V nominalno, 4.2 V maksimalno)
- Ulaz: 5 V preko micro‑USB konektora ili lemnih tačaka IN+ / IN−
- Izlaz ka bateriji: BAT+ / BAT−
- Kontroler: TP4056 sa integrisanom zaštitom DW01A + MOSFET (overcharge, overdischarge i overcurrent zaštita)
- Struja punjenja: fabrički podešena (tipično 1 A). Mogućnost podešavanja zamenom programskog otpornika PROG radi dobijanja druge struje punjenja
- Indikacija stanja: LED “CHRG” (tokom punjenja) i LED “FULL” (napunjeno)
- Karakteristike punjenja: CC/CV režim (konstantna struja/konstantan napon), automatski prekid punjenja na 4.2 V
- Preporuke: obavezno koristiti sa izvorom 5 V; povezati ispravnu polaritetnu orijentaciju na BAT+ / BAT−; obezbediti hlađenje pri većim strujama
- Tipične primene: DIY power bank, IoT uređaji, baterijsko napajanje za projekte, zamena za interne punjače u malim uređajima

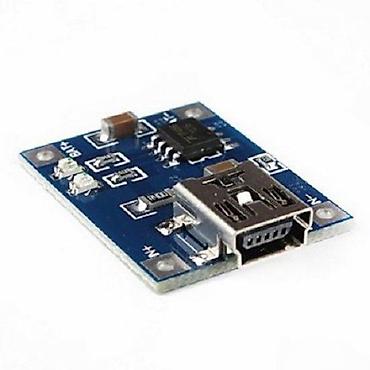

- Dimenzije pločice: kompaktni format sa montažnim otvorima (vidljivo na fotografijama)

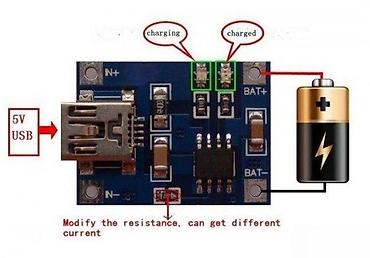

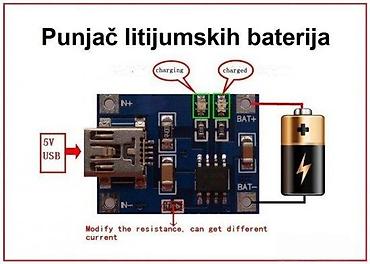

Napomena: LED označene na pločici prikazuju “charging” i “charged”. Promenom otpornika moguće je dobiti različitu struju punjenja.
