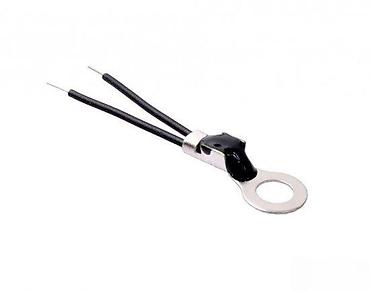

NTC termistor s prstenastim (ring) senzorom temperature
- Tip: NTC 10 kΩ na 25°C
- B koeficijent: B(25/50) = 3950
- Izlaz: 2 žice, PVC izolacija
- Montaža: prsten/oka za pričvršćivanje zavrtnjem – idealno za merenje temperature na površinama/metalu

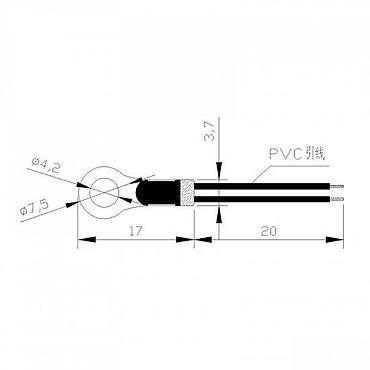

- Dimenzije prstena: spolja Ø ≈ 7,5 mm, unutrašnji otvor Ø ≈ 4,2 mm
- Dužina metalnog nosača: ≈ 17 mm
- Prečnik izolovanog dela: ≈ 3,7 mm
- Dužina izolovanog segmenta uz sondu: ≈ 20 mm

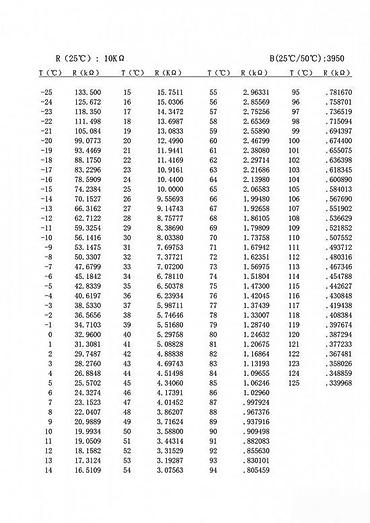

- Tipična tabela R–T uključena (opseg od −25°C do 125°C)
Primena:
- nadzor temperature hladnjaka, tranzistora, MOSFET-a, baterija, punjača, napajanja
- merenje kontaktnom metodom na cevima, pločama ili kućištima uređaja
Karakteristike:
- brzo prenošenje toplote zahvaljujući metalnom prstenu
- stabilna i ponovljiva karakteristika otpora prema temperaturi
- lako mehaničko pričvršćivanje jednim zavrtnjem
Napomena: za tačne proračune otpora naspram temperature koristi priloženu tabelu R(T) za 10 kΩ, B=3950.
