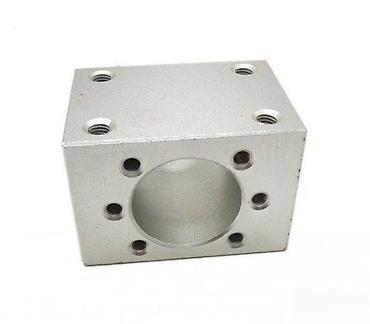

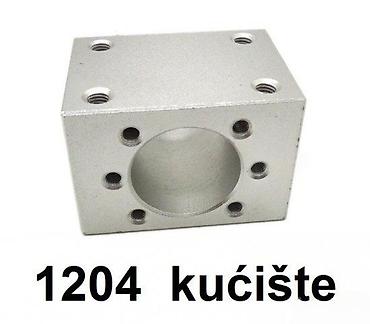

Kućište za kugličnu maticu SFU1204
- Tip: kućište (adapter) za kugličnu maticu SFU1204
- Materijal: aluminijumska legura, obrađena za tačno uklapanje i dobru stabilnost
- Centralni otvor: Ø24,1 mm
- Spoljašnje dimenzije bloka: 50 × 30 × 36 mm
- Raspored i navoji:
- Gornja/Donja strana: 4 navoja za montažu
- Bočne strane: raspored otvora prema crtežu, uključujući M5 dubine 15 mm
- Razmak montažnih rupa: 35 mm između centralnih osa (prema tehničkom crtežu)
- Namenjeno za fiksiranje SFU1204 kuglične matice na CNC mašinama, 3D štampačima, graverkama i drugim linearnim sistemima
- Prednosti: čvrsto i precizno pozicioniranje matice, smanjenje vibracija, lako poravnanje i ugradnja zahvaljujući standardizovanom rasporedu otvora

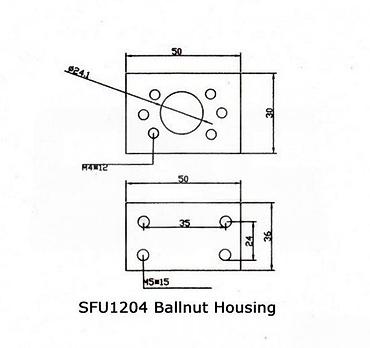

Napomena: orijentaciju i tačne pozicije rupa uskladiti sa priloženim tehničkim crtežom “SFU1204 Ballnut Housing”.
