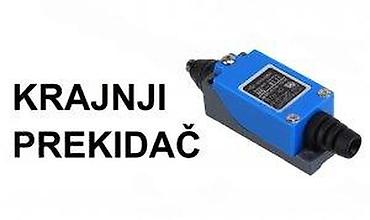

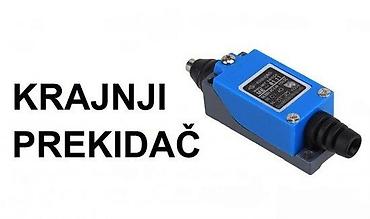

Granični prekidač (limit switch) ME-8111 - Tip: mehanički granični
Granični prekidač (limit switch) ME-8111
- Tip: mehanički granični prekidač sa klipnim potiskivačem (plunger)
- Model: ME-8111 (na pločici označeno)
- Električne karakteristike: 10A, 250VAC
- Kontakti: 1NO + 1NC (preklopni, oznaka na kućištu)

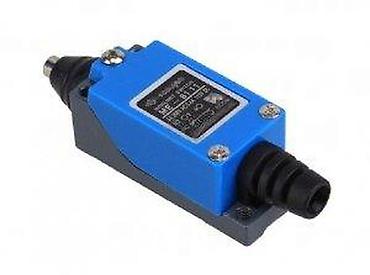

- Kućište: kompaktno, metalno/plastično, sa 4 zavrtnja poklopca i gumenim uvodnicima kabla sa obe strane

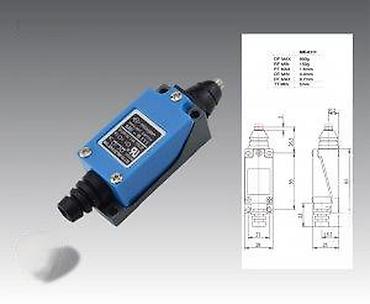

- Mehanički parametri (prema crtežu na slici):
- OF max (operating force): 900 g
- RF min (release force): 150 g
- PT max (pretravel): 1,5 mm
- OT min (overtravel): 4,6 mm
- DT max (differential travel): 0,7 mm
- TT min (total travel): 5 mm
- Dimenzije montaže (prema crtežu): razmak rupa 21 mm (širina baze 28 mm), dužina tela oko 56–86 mm; izlazni navojni deo/uvodnik sa strane za kabl
- Prikladno za: krajnje pozicije i detekciju položaja u mašinama, CNC/automatizaciji, prenosnicima, krajnjim graničnicima vrata i sličnim industrijskim primenama
- Način aktivacije: direktni pritisak na klip (plunger), brza i precizna promena stanja kontakta
- Montaža: dve provrtne rupe na bazi; bočni uvodnici za zaštitu kabla
Napomena: Svi podaci su preuzeti sa oznaka i tehničkog crteža prikazanih na slikama modela ME-8111.
