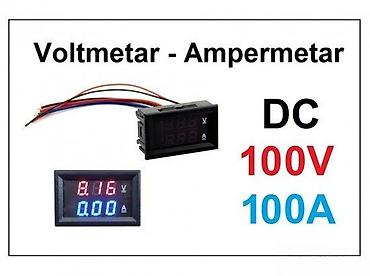

Digitalni voltmetar-ampermetar (DC) – 100V / 100A
Opis:

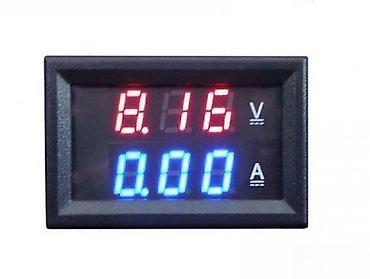

- Kombinovani panel merač za istosmerni napon i struju sa dvobojnim LED displejem: napon u crvenoj, struja u plavoj boji
- Opseg merenja napona: 0–100 V DC
- Opseg merenja struje: 0–100 A DC
- Napajanje modula: DC 4,5–30 V (odvojeno napajanje preporučeno za višu tačnost)
- Rezolucija prikaza: tipično 0,01 V i 0,01 A
- Ugrađena kalibraciona mogućnost (fine korekcije prema uputstvu)
- Potreban eksterni šant za merenja iznad 10 A (prikazano na šemi ožičenja)
- Ožičenje: više režima povezivanja, uključujući merenje napona do 100 V sa odvojenim napajanjem i merenje velike struje preko šant otpornika
- Prikladno za napajanja, akumulatorske sisteme, solarne kontrolere, DC motore, e-vozila i DIY projekte
- Montaža: panelna, pravougaono kućište sa prednjim ramom; žičani izlazi olakšavaju povezivanje
Uključeno:
- Panel merač sa više provodnika (crveni/crni za napajanje, dodatni vodovi za merenje napona i struje)

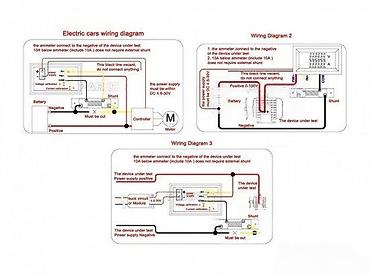

- Sheme povezivanja za različite konfiguracije (ilustrovane)
Napomene za upotrebu:
- Za struje do 10 A nije potreban eksterni šant; za veće struje obavezno koristiti šant prema šemi
- Poštovati polaritet i napon napajanja modula (4,5–30 V DC)
- Za najtačnije očitavanje preporučuje se odvojeno napajanje merača od merenog kruga
Dimenzije i ugradnja: standardni panel format sa prednjim LED ekranom visokog kontrasta, lako čitljiv i pri slabijem osvetljenju.
