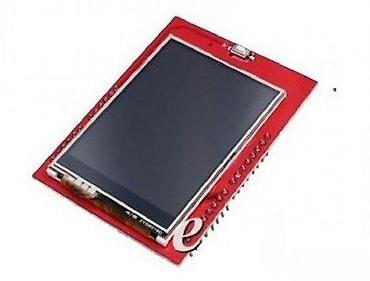

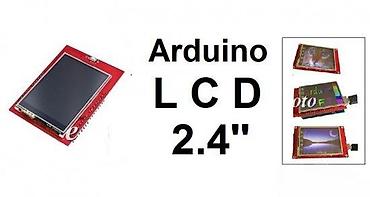

Arduino TFT LCD ekran 2.4"
Opis:
- TFT kolor LCD touch shield za Arduino, dijagonale 2.4 inča
- Rezolucija 240 × 320 px (QVGA), 262K/65K boja
- Rezistivni touchscreen sa kontrolerom na ploči
- Ugrađen slot za microSD karticu za učitavanje slika/podataka
- Interfejs: 8-bit parallel (8080 stil), kompatibilan sa standardnim Arduino UNO/MEGA pinout‑om preko shield konektora
- Napajanje i logika 3.3 V (na ploči obično obezbeđeni pretvarači za rad sa Arduino 5 V)

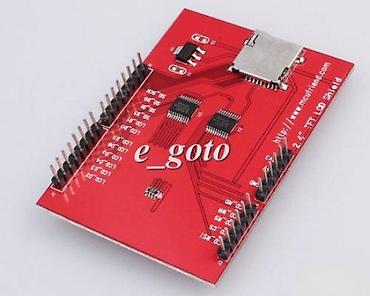

- Na ploči su jasno obeleženi pinovi: LCD_D0–D7, RD, WR, RS, CS, RST, kao i pinovi za dodir (T_CLK, T_CS, T_DIN, T_DO, T_IRQ – u zavisnosti od verzije)
- Pogodno za prikaz grafike, teksta, slika sa microSD‑a, kao i za izradu interaktivnih korisničkih interfejsa
Napomene:
- Radi sa popularnim Arduino bibliotekama za 2.4" TFT (npr. MCUFRIEND_kbv, Adafruit GFX – zavisno od kontrolera ekrana)
- Preporučuje se provera identifikacije kontrolera (ILI9341/ILI9325/itd.) kroz biblioteku zbog odgovarajućeg drajvera
- Dimenzije šilda su prilagođene da se postavlja direktno na Arduino razvojne ploče bez dodatnog ožičenja.
