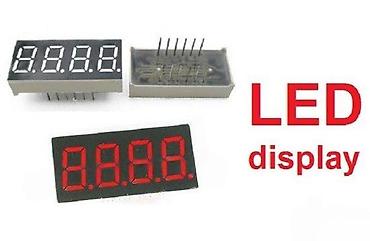

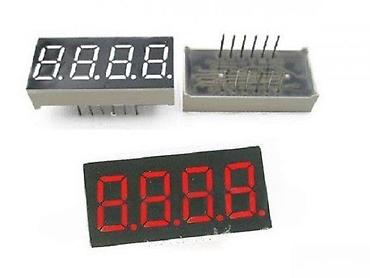

4-cifarski 7-segmentni LED displej (0.56") - Tip: 4-digit, 7-segment
4-cifarski 7-segmentni LED displej (0.56")
- Tip: 4-digit, 7-segment sa decimalnim tačkama
- Boja svetla: crvena
- Veličina cifre: 0.56" (oko 14 mm visina cifre)
- Dimenzije kućišta: približno 30.0 × 14.0 × 7.2 mm
- Raster pinova: 2.54 mm; razmak između zajedničkih pinova cifara ~12.7 mm
- Izlazni raspored: A, B, C, D, E, F, G + DP za svaku cifru
- Konfiguracija zajedničkog priključka: prema šemi na slici (COM po cifri)
- Pogodno za: digitalne satove, brojače, voltmetre/ampermetre, temperaturne pokazivače, DIY elektroniku i mikrokontrolerske projekte
- Prednja maska tamna za bolji kontrast i čitljivost pod različitim uglovima
- Montaža: THT (kroz rupe), višepinski konektor na poleđini

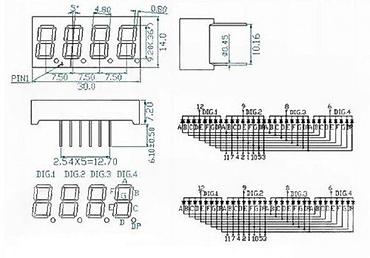

U kompletu je šema pinout-a i mehaničke mere prikazane na slici radi lakše integracije u štampanu ploču. Idealno za multipleksni pogon preko drajvera ili direktno sa mikrokontrolera uz odgovarajuće otpornike.
