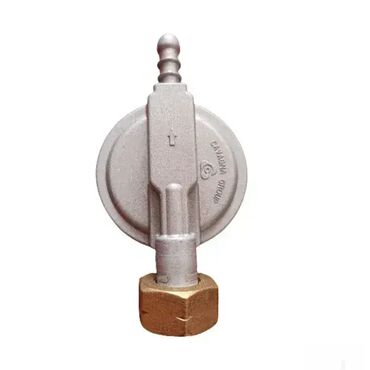

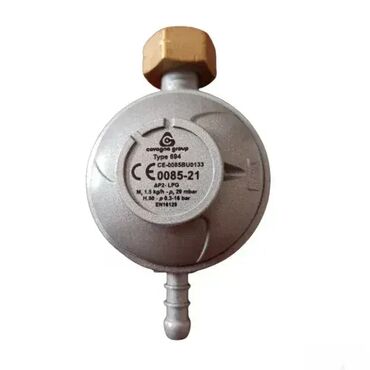

Regulator niskog pritiska od 1,5 kg/h 29 mbar Karakteristike : Montaža

Regulator niskog pritiska od 1,5 kg/h 29 mbar
Karakteristike : Montaža : direktno na ventilPritisak : 29 mbarProtok propan butan gasa : 1,5 kgProizvodjač : Cavagna GroupZemlja porekla : Italija
Opis :
1 INSTALACIJA I UPUTSTVO ZA KORIŠĆENJE -TIP 694 je regulator za upotrebu u domaćinstvu i koristi se na gasnim instalacijama specifi GCnog pritiska i protoka, kako je naznačeno na etiketi (2). -Proveriti da je ulazni i izlazni regulator kompatibilan sa cilindrima uređaja ne kojem se upotrebljava. -Cilindar mora uvek biti u vertikalnom položaja. Ne pokretati cilindar u toku rada. Kad se uređaj upotrebljava van kuće, mora da bude u položaju koji ne dozvoljava dodir sa vodom ili da bude zaštićen odgovarajućim pepropusnim pokrivačem. -TIP 694 verzija ima otpusni ventil (označen kao "PRV" i vidi se na etiketi (2)) i takvi uređaji obično nisu dozvoljeni u zatvorenim prostorijama (vidi lokalne zakone u vezi sa tim). -TIP 694 ima obim radne temperature od 0/+50° C za Butan i -20/+50° C za Propan i LPG. -Nikada proveravati curenje gasa sa otvorneim plamenom. Umesto toga se koristi voda i sapunica. -U slučaju da je se pronađe bilo kakvo curenje gasa, odmah zatvoriti dotok gasa i smesta kontaktirati snabdevača gasom. -Ne dozvolite da poklopac (VENT) bude uprljan ili zapušen (9). -Ovaj regulator nije za upotrebu u kamp kućicama ili prikolicama. -Ukoliko se instalira permanentno van kuće, regulator mora biti zaštićen od dodira sa vodom, pazeći posebno na poziciju otvora ventila (9) Do trenutka instalacije, prozvod mora biti smešten u čistom, suvom prostoru, daleko od vode, atmosferskih dejstava i direktnog izlaganja sunčevoj svetlosti. Mora na neki način da bude uglavljen i pričvrščen. Pre instalacaije proverite da nije uprljan ili oštećen. Oštećeni proizvod ne može da se ugrađuje
2 NAMEŠTANJE GUMENOG CREVA (fig.1) -Spojite kraj creva (4) sa izlaznim regulatorom, ako je neophodno sa vodenoms sapunicom. Pričvrstite koristeći držače (8). Nemojte da zatežete previše jer tako možete da oštetite crevo (u nekim zemjama, držači za crevo i creva imaju standardne dimenzije).
3 POSTAVLJANJE REGULATORA NA VENTIL -Proverite da li je ventil zatvoren (7). Skinite plastičnu zaštitu (6) ako je postavljena. -Pre postavljanja regulatora na cilindar, uglavite creva (4) uverite se da je brizgalica(3) u potpunosti pokrivene i učvršćena uz pomoć držača creva(8) proverite da su svi ventili i regulatori isključeni. -Proverite da na spojevima nema prljavištine i da nisu oštećeni. -Kada je to potrebno, proveriti da li je zaptivač u ispravnom stanju. -Regulator mora biti uglavljen i spoj (1) mora da odgovara cilindričnom izlazu ventila koji je zategnut ključem
4 CURENJE GASA Svako curenje gasa, ma koliko malo bio, je opasno i mora da se zaustavi. Curenje gasa se obično oseti po mirisu ili zvuku, ali bi tečni dterdžent premazan preko oštećene zone morao da potvrdi lokaciju curenja. NIKAD ne tražite mesto curenja gasa sa otvorenim plamenom. Na cilindirma, ako se sumnja na curenje gasa, isključite smesta dovod gasa, ugasite sve postojeće i naročito otvorena plamenove. Ako je moguće provetrite prostoriju. Ako je cilindar unutar prostorije, izensite ga napolje na sigurno mesto i pozovite svog snabdevača za savet.
5 SIGURNOSNI VENTIL (EFV) TIP 694 može imati zaštitni "sigurnosni ventil" čija je uloga da zaustavi curenje gasa pri slučajnom ispadanju ili oštećenju gumenog creva koje dovodi gas do uređaja. Označavanjem "suvišnog dotoka" na etiketi (2) ukazuje se na pristuvo ovog dodatka na TIP-u 694. Uređaj za ograničavanje dotoka gasa funkcioniše na sledeći način:
1. U slučaju da crevo nije u korektonom položaju: Zatvorite cilindar ventila, - Učvrstite crevo uz pomoć regulatora spoja creva. Otvorite cilindar ventila Sačekajte namanje 20 sekundi pre nego što ga ponovo priključite.
2. U slučaju da je curenje gasa veće od kapaciteta regulatora, kontaktirajte vašeg snabdevača gasom. Da biste obezbedili korektno funkcionasanje dotoka do uređaja za ograničavanje snabdevanja gasom, širina creva za dovod gasa morala bi biti maksimalno 1.5m. U normalnim uslovim korišćenja, da bi se obezbedilo korektno funkcionisanje instalacije preporuča se da se regulator menja svakih 10 godina od datuma proizvodnje. 10 godina je preporuka koja može biti različita u različitim zemljama u zavisnosti od njihovih iskustava.
