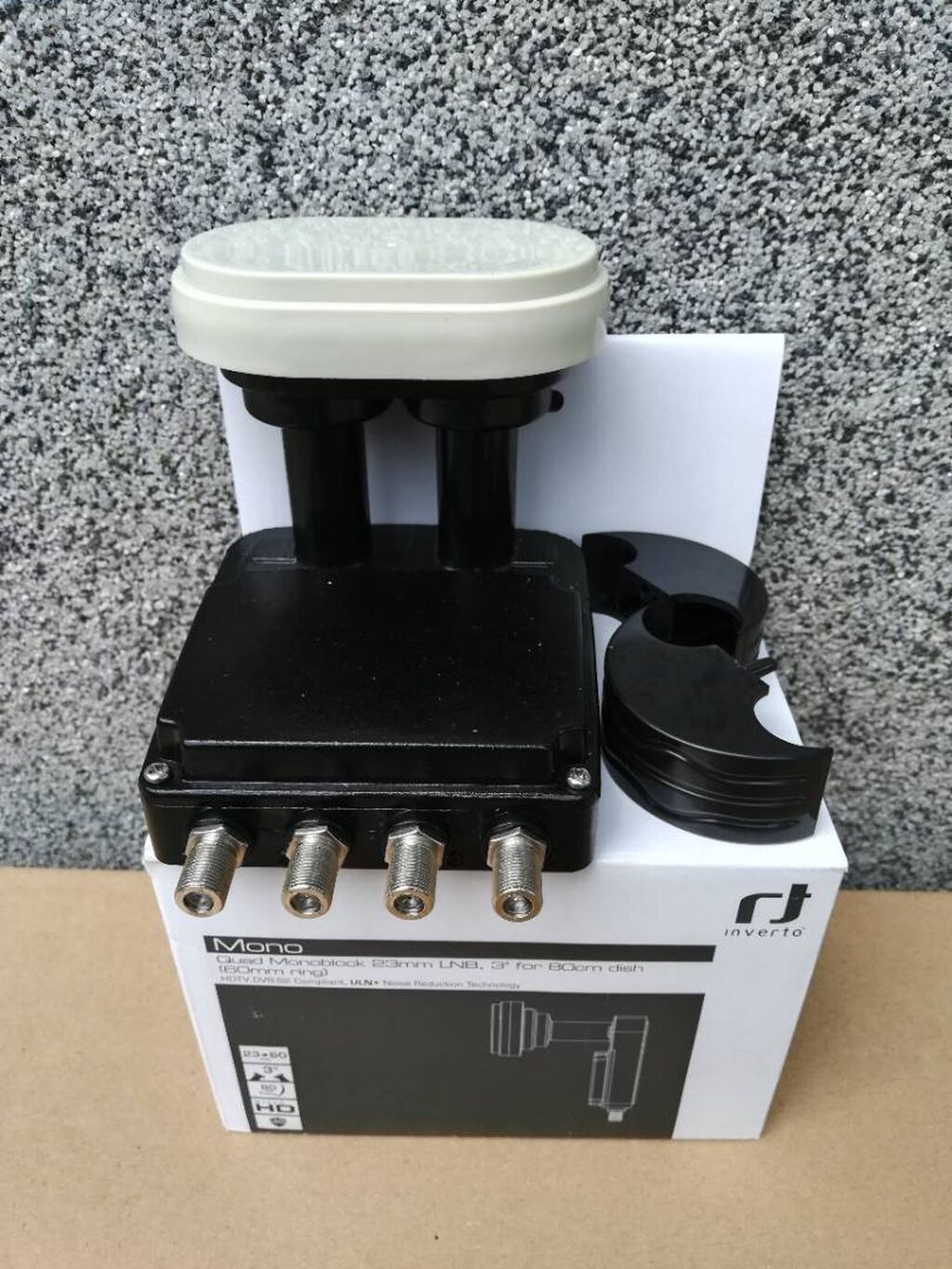

LNB MonoBlock QUAD

Posebno dizajniran za evropska DTH tržišta, ovaj monoblok LNB omogućava dvostruki satelitski prijem. Ovaj LNB se može koristiti za satelitsko emitovanje (na anteni od 80 cm) prije bilo koja dva satelita razmaknuta sa 3° . Ovaj LNB omogućava distribuciju signala na najviše četiri Set Top Bok-a sa jednim junerom (ili dva STB-a sa dvostrukim tjunerom)

▶️Tehničke specifikacije
Niskopojasni opseg ulazne frekvencije 10,7 GHz ~ 11,7 GHz
Opseg izlazne frekvencije niskog opsega 950 MHz ~ 1950 MHz
Niskopojasni LO frekvencija 9,75 GHz
Opseg ulazne frekvencije visokog opsega 11,7 GHz ~ 12,75 GHz
Opseg izlazne frekvencije visokog opsega 1100 MHz ~ 2150 MHz
Visoki opseg LO frekvencije 10,6 GHz
Noise figure
0,2 dB tip. (0,7 dB maks. )
LO temperaturni drift ±3,0 MHz Maks.
LO početna tačnost ±1,0 MHz Maks.
LO fazni šum @ 10 kHz -80 dBc / Hz mak.
Dobitak konverzije 50 dB ~ 60 dB
Pojačanje talasa (preko 26 MHz propusnog opsega) ±0,75 dB
Varijacija pojačanja (preko celog opsega) ±4 dB mak.
Odbijanje slike 40 dB min.
1 dB tačka kompresije (@ izlaz) 0,0 dBm min.
Kontrola, izbor satelita A/B/C/D DiSEkC 1.0 (Sub A* = Istočna satelitska pozicija, Sub B = Zapadna satelitska pozicija)
* Podrazumevani satelitski prijem
Izolacija unakrsne polarizacije 22 dB min.
Output VSVR 2,5 : 1
U opsegu lažnog nivoa -60 dBm mak.
Potrošnja struje 250 mA mak. @ 11 V ~ 20 V
Radna temperatura -30 ° C ~ +60 ° C
Izlazna impedansa 75 Ō
Tip izlaznog konektora F-tip (ženski)
Preporučena veličina posude 75-85 cm (F/D = 0,6)
Težina 485 g

▶️Logističke informacije
Dimenzije pakovanja (Š x D x V) 13,4 cm x 10,3 cm x 10,8 cm
Težina pakovanja 0,57 kg
Dimenzije kartona (Š x D x V) 53,6 cm x 42 cm x 23,2 cm
Težina kartona 18,1 kg

▶️Pakovanje sadrži:
1x LNB MonoBlock QUAD
1x Prsten za nosac


➡️Detaljnije specifikacije: https: //www. inverto. tv/lnb/97/quad-monoblock-23mm-lnb-30-for-80cm-dish
